Home / Опрема за подигнување / Моторни витла и дигалки / Електрични дигалки со синџир / GIS GPR електрична дигалка со синџир отпорна на корозија, 125–1250 kg

Проектирано и тестирано според: EN 14492-2

3Д-преглед Повлечете за ротирање · лизгајте за зумирање

Назад кон каталогот

GIS GPR електрична дигалка со синџир отпорна на корозија, 125–1250 kg

Name: GIS GPR електрична дигалка со синџир отпорна на корозија, 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

Корен на SKU: GIS-GPR | Пазар: MK | Локал: mk

Цена Конфигурирајте ја вашата дигалка подолу — цената, тежината и испораката се ажурираат во реално време според вашиот избор.

Проспект Леток Прашалник Упатство за употреба CE декларација Сад за синџир Цртеж GPR500 Цртеж GPR1000 Резервни делови за GPR500 Резервни делови за GPR1000

Категории: Електрични дигалки со синџир

Ознаки: Електрични дигалки, Работилнички кранови

Количински цени — заштедете до 12% Попустот се пресметува автоматски врз меѓузбирот во кошничката.

Количина	Попуст
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% промотивен попуст за комбинирана нарачка кога оваа нарачка содржи производи од најмалку две категории (на пр. дигалка + конзолен кран). Во комбинација со количинските цени, вкупната заштеда може да достигне 15%.

Конфигурирајте ја вашата дигалка

Изберете носивост, распон и опции. Цената, тежината и испораката се ажурираат во реално време.

Чекор 0 — задолжително

Како ќе ја користите оваа дигалка?

Изберете ја најсоодветната опција. Секоја класа на режим на работа има сопствен опсег на носивост: колку е поинтензивна употребата, толку е помала називната носивост. Изборот на класа пониска од онаа што одговара на реалната употреба ја поништува гаранцијата на производителот и создава ризик од дефект на моторот. Ако не сте сигурни, изберете ја највисоката очекувана класа — дигалката што навистина ви е потребна.

1 Носивост — kg

2 Висина на подигнување — m

3 Електрично напојување

Трифазното напојување од 400 V е стандард за работилници. Користете еднофазно напојување од 230 V за локации без трифазно напојување — каталошката доплата е веќе вклучена во прикажаната цена (GPR 500: сите профили; GPR 1000: само NL со мала брзина). За профилите NF и SF е потребно трифазно напојување.

4 Брзина на подигнување

Една брзина (N) е стандардната изведба на дигалката со 8 m/min. Бавната изведба (NL) ја преполовува брзината за попрецизно позиционирање. NF овозможува управување со две брзини (8/2 m/min). SF ја удвојува брзината, но ја преполовува носивоста (GPR 500, само 1 крак). Изведбите со два крака ја удвојуваат носивоста и ја преполовуваат брзината.

5 Количка за окачување (отпорна на корозија)

Опционална висечка количка GIS во изведба отпорна на корозија, за движење на дигалката по I-профил. GHFR е рачна (со рачно туркање), а GMFR е моторизирана (брзина на движење 12 m/min). Двете го покриваат целиот опсег на носивост на GPR до 1250 kg.

6 Ширина на прирабницата (ширина на носачот)

Усогласете ја количката со прирабницата на носачот на кранската патека. Опцијата за широк носач ја користи подолгата потпорна завртка од не'рѓосувачки челик.

7 Окачување

Закачувањето со завртка со око е стандардно. Опционалното закачување со кука (отпорно на корозија) овозможува дигалката да се закачи на постојна стега за носач или точка за подигнување.

8 Кофа / сад за синџир

Садот за синџир го собира слободниот синџир при подигнување. Пластиката е најевтина; текстилните и лимени садови (MF) се наменети за подолги синџири.

9 Запчест краен прекинувач

Стандардниот преносен краен прекинувач ја запира куката во горната и долната положба. За текстилни корпи се достапни надворешни крајни граничници.

10 Напон / сертификација

Вклучени се стандардни напони за ЕУ. Специјалниот напон опфаќа нестандардни намотки на моторот; CSA/CUS е северноамериканската изведба за 60 Hz.

11 Управувачки висечки прекинувач

Висечките управувачки пултови со 2 копчиња управуваат само со подигнувањето; за моторизирана количка е потребен висечки управувачки пулт со 4 копчиња (подигнување + движење). Приклучните верзии овозможуваат брзо исклучување или последователна надградба со радиодалечинско управување.

12 Должина на управувачкиот кабел

Стандардниот кабел усогласен со висината на подигнување е со каталошка должина на GIS (2 копчиња: висина на подигнување − 1.2 m; 4 копчиња: висина на подигнување − 1 m). Внесете приспособена должина ако управувачката станица е поставена на друго место.

13 Сигурносна товарна кука

Ја заменува стандардната нерѓосувачка товарна кука со сигурносна кука (со јазиче и повисок фактор на сигурност).

14 Втора сопирачка

Додава резервна сопирачка за дополнителна безбедност при подигнување товар со зголемен ризик.

15 Термичка заштита

Го заштитува моторот на дигалката од прегревање при тешки работни циклуси.

16 Подмачкување на синџирот

Редукторот стандардно користи маст NSF H1 соодветна за прехранбената индустрија. За примени со можен случаен контакт со храна, товарниот синџир може да се подмачкува и со масло соодветно за прехранбената индустрија.

17 Фреквентен преобразувач (FU)

Верзијата FU овозможува мек старт и континуирана регулација на брзината (15–87 Hz) и ја зголемува работната класа на A6/A7 — се препорачува за често и нежно ракување со чувствителни товари.

18 Бројач на работни податоци

Ги евидентира работните часови, циклусите и преоптоварувањата за планирање на одржувањето (читање преку сервисен интерфејс).

19 Исклучување при олабавен синџир

Ја запира дигалката ако синџирот се олабави (откажување на потпората на товарот). Задолжително за одредени примени со уреди за подигнување.

20 Сигурносен радиодалечински управувач

Го заменува или дополнува кабелското висечко управување со сигурносен радиодалечински управувач. Верзиите со 4 копчиња ја управуваат и моторизираната количка.

Конфигурација —

Нето-цена —

Количина

Цени според количина — заштедете до 12 %

Количина	Попуст

Пакет-промоција: дополнителен попуст од 3 % кога оваа нарачка комбинира производи од најмалку две категории (на пр. дигалка + конзолен кран).

Преглед на цената

Вкупен нето-износ (без ДДВ)	—

Проценета тежина —
Рок на испорака —
Ниво на монтажниот комплет —
Вкупна висина —

Проценка на испораката

Земја на испорака

—

Внесете ја земјата на испорака погоре за да видите индикативна процена на транспортните трошоци.

За конфигурирање на овој производ е потребен Џаваскрипт. Контактирајте нè за рачно подготвена понуда.

Ви треба понуда приспособена на вашите потреби?

Испратете ни ги вашите барања преку формуларот за понуда — овој производ ќе биде однапред внесен, а во истото барање ќе можете да додадете и други производи.

Побарајте понуда

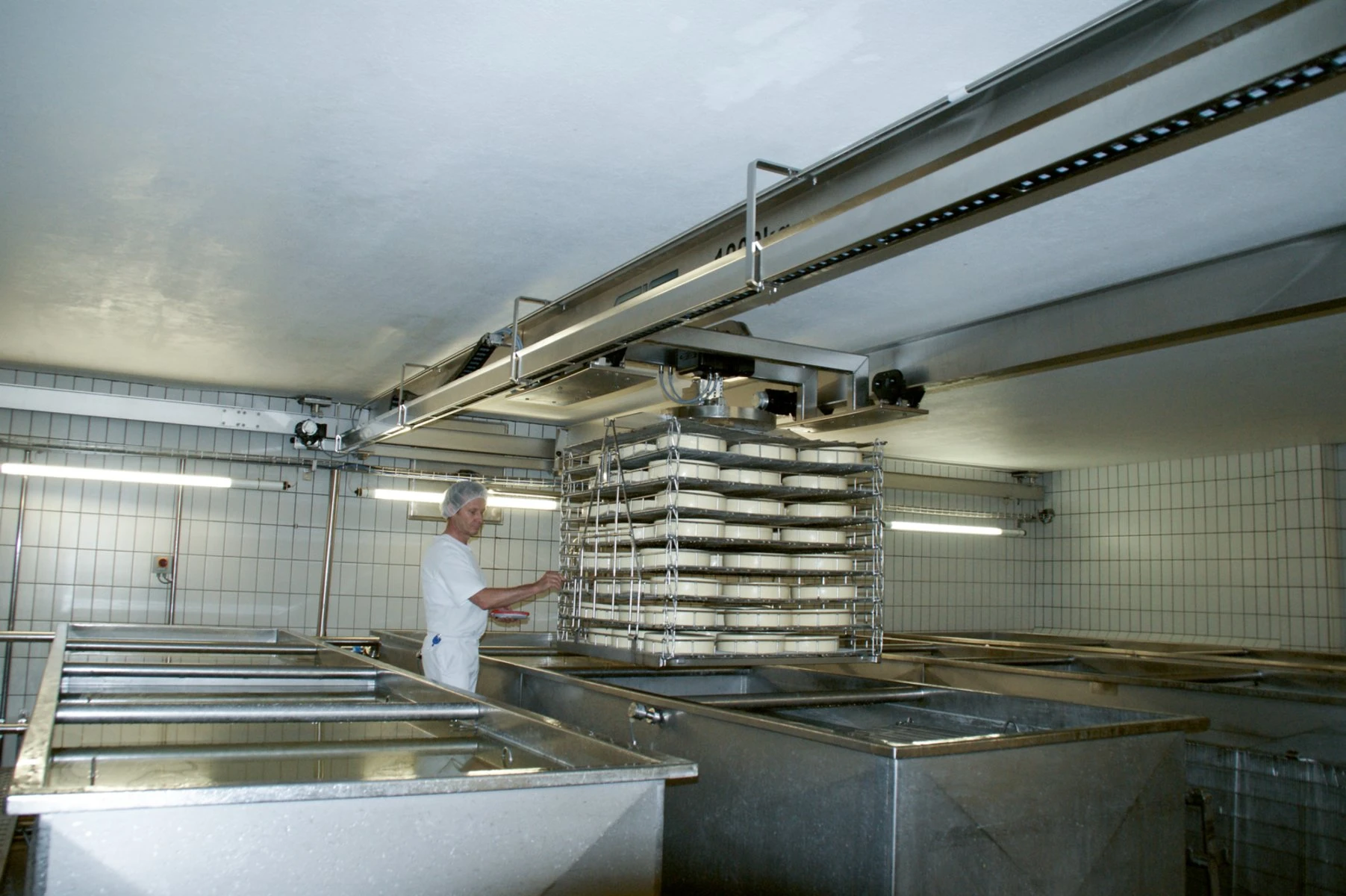

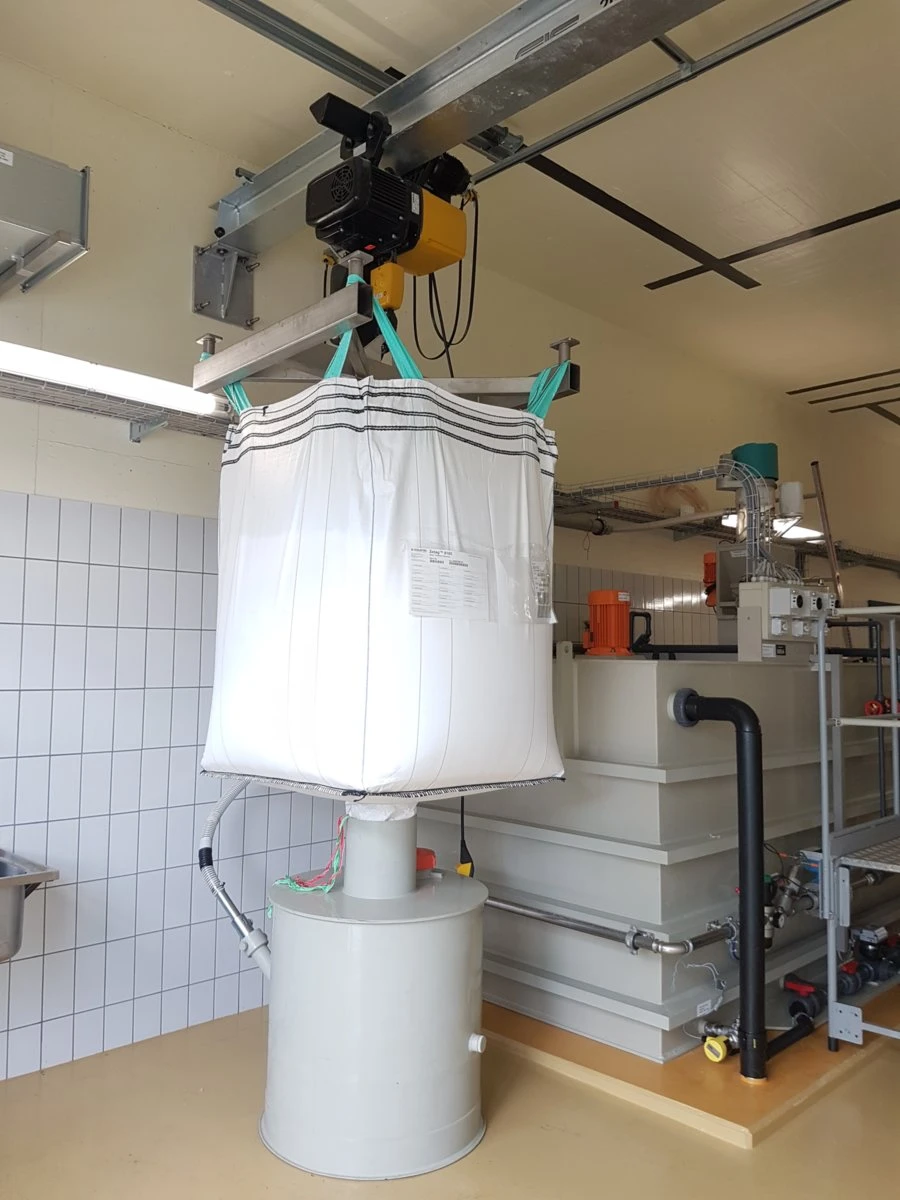

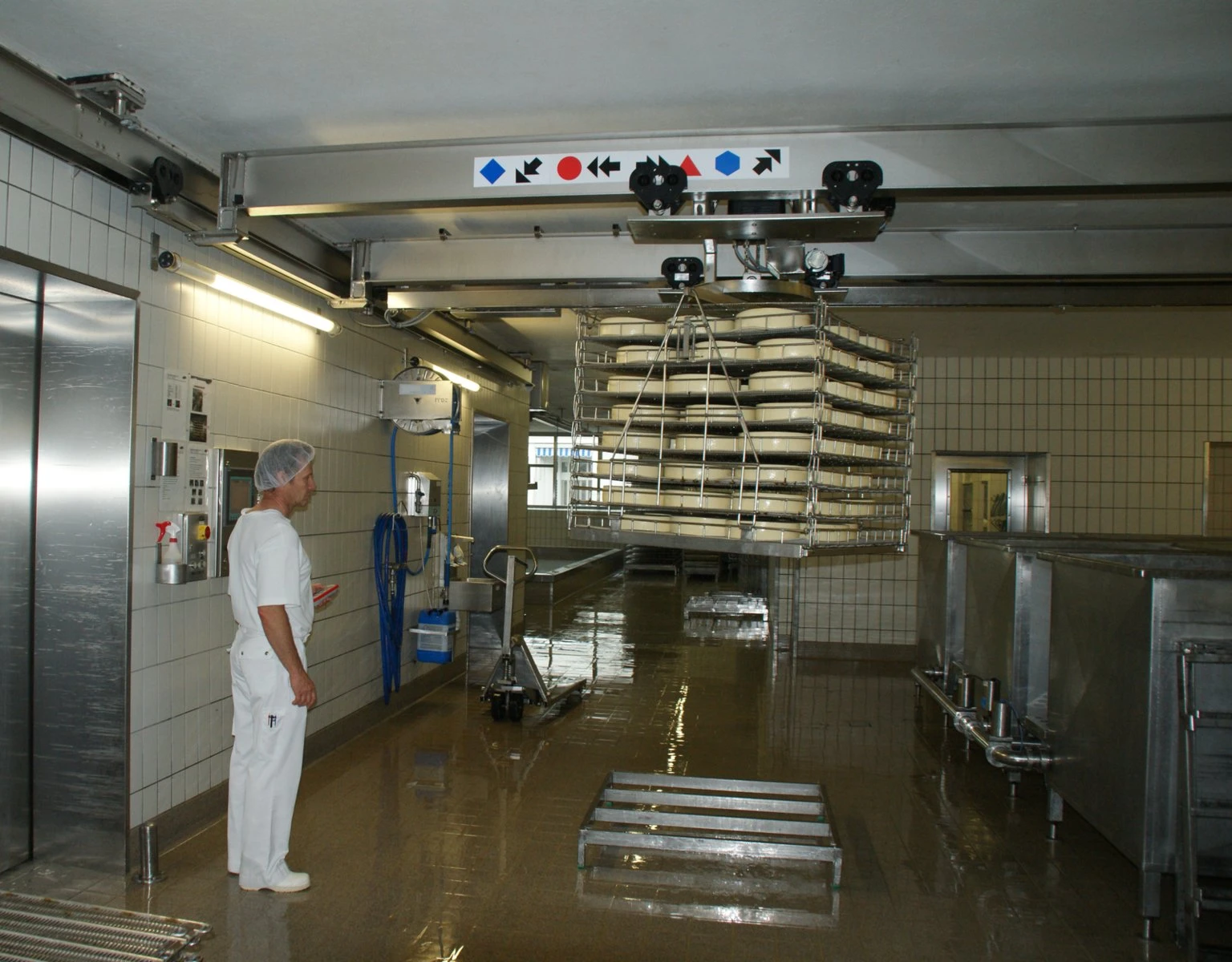

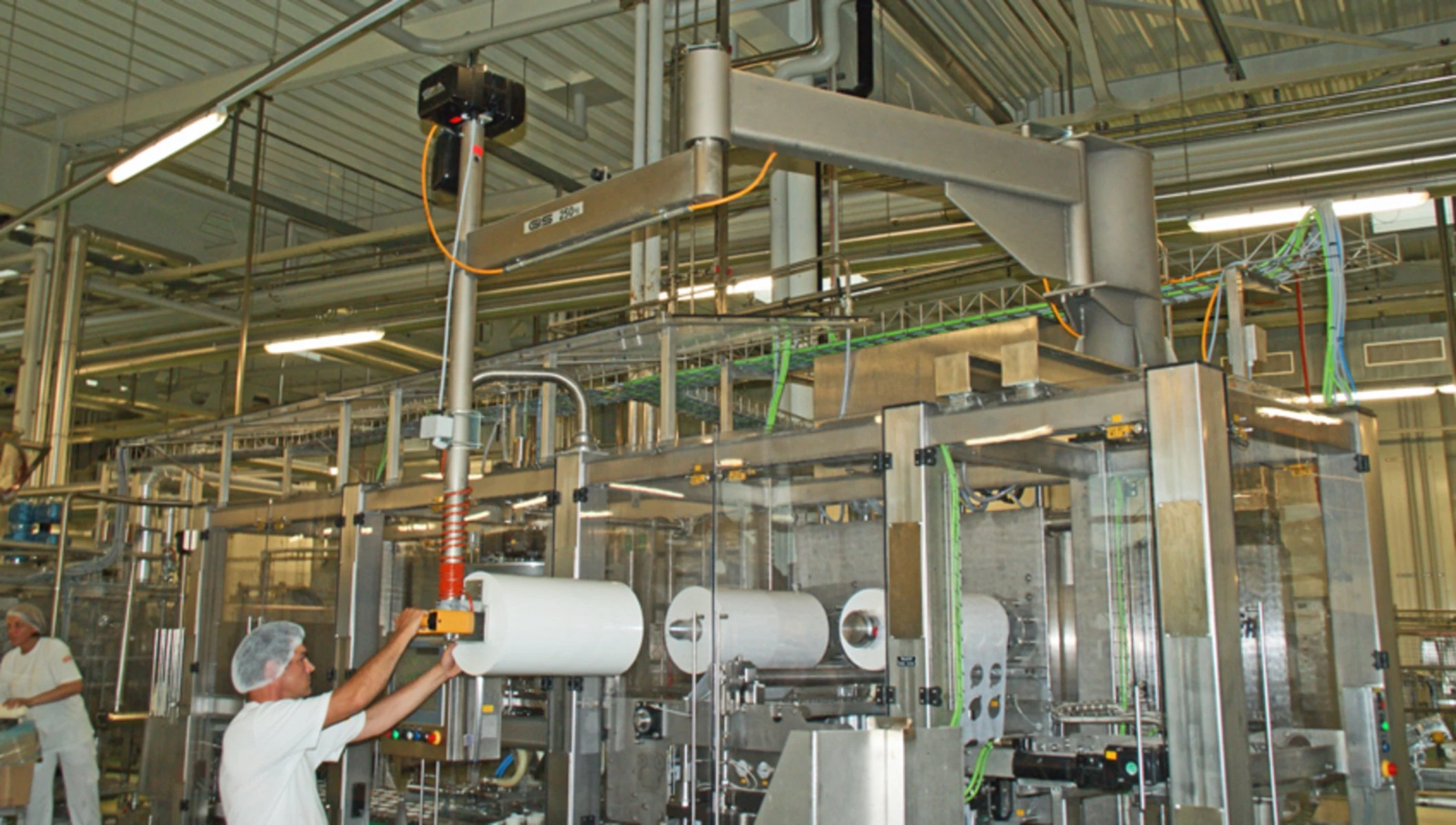

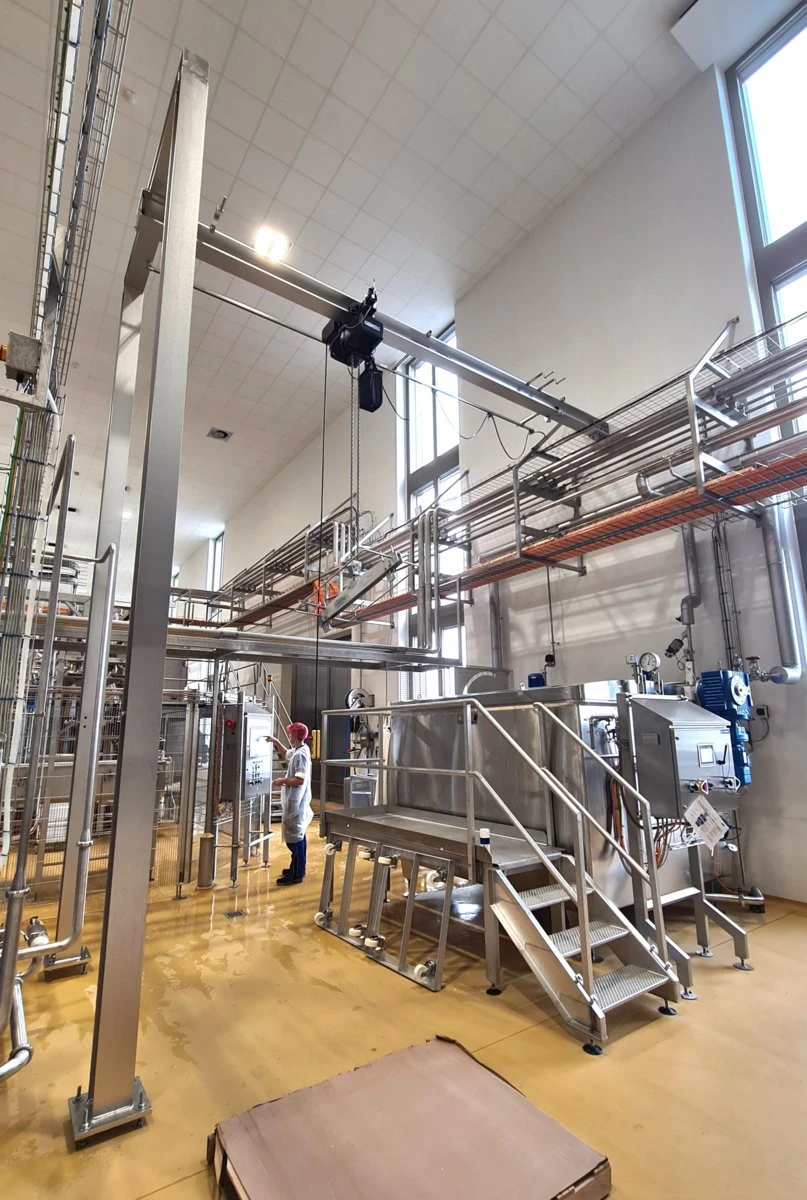

GIS GPR е верзијата отпорна на корозија на докажаната електрична дигалка со синџир GIS GP, специјално конструирана за примени во кои беспрекорната чистота или агресивните услови не дозволуваат употреба на стандардна дигалка: производство на храна, пијалаци и фармацевтски производи, простории за чистење, хемиски постројки, третман на отпадни води и надворешни средини или средини со солена вода. Средствата за подмачкување се усогласени со NSF H1 за случаен контакт со храна.

Клучни карактеристики

Сите делови во товарниот склоп се изведени со отпорност на корозија: носечки синџир од нерѓосувачки кружен челик, стезен елемент, долен блок, водилка на синџирот, товарна кука, закачување со кука/завртка со око и завртки
Алуминиумско куќиште и краен ограничувач со катодно потопувачки KTL-премаз — отпорни на вода, масла, слаби бази и киселини, без лупење на бојата
Маст за запченици компатибилна со храна според NSF H1 како стандард; како опција е достапно масло за подмачкување на синџирот компатибилно со храна
Степен на заштита IP65, класа на изолација F
Носивост од 125 до 1250 kg: GPR 500 до 630 kg, GPR 1000 до 1250 kg (2 гранки, работна класа A4/M4) — номиналните вредности се намалени во однос на стандардните дигалки со синџир GP, бидејќи синџирот од нерѓосувачки челик има пониски вредности на јакост
Работни класи A4/M4 и A5/M5 (ISO 4301-1 / FEM); како опција е достапна верзија со фреквентен преобразувач (FU) за меко стартување
Достапни се еднофазни верзии од 230 V (GPR 500 со сите профили, GPR 1000 како бавна верзија /NL)

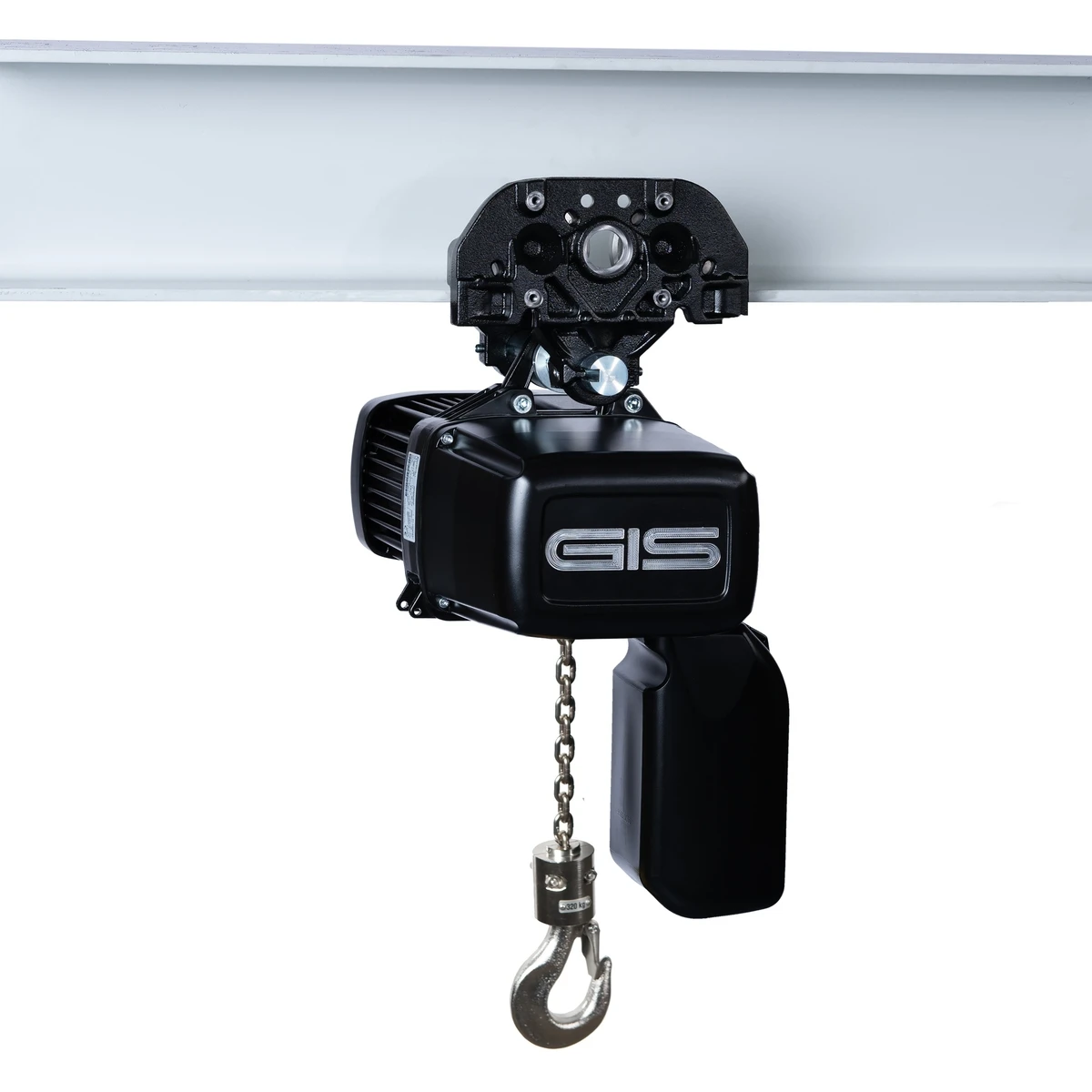

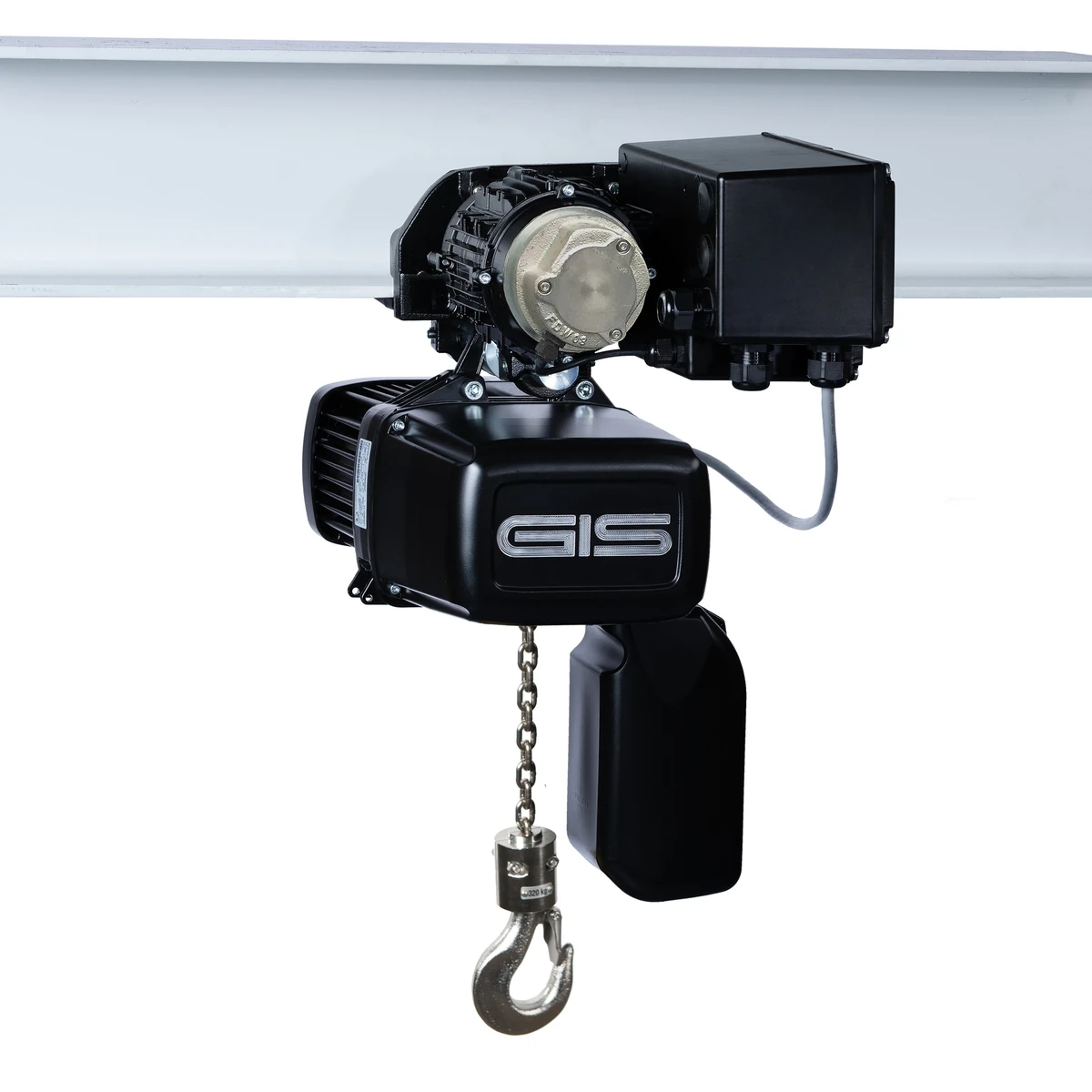

Достапна е рачна (GHFR) или моторизирана (GMFR) количка во изведба отпорна на корозија
Усогласена со Директивата за машини 2006/42/EC

Технички преглед

Модел / SKU: GIS-GPR (GPR 500 / GPR 1000)
Семејство производи: Електрични дигалки со синџир
Носивост: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Висина на подигнување: 3–60 m (синџирот од нерѓосувачки челик се пресметува по метар)
Работна класа: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Напојување: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Степен на заштита: IP65
Товарна кука: DIN 15401, од нерѓосувачки челик
Типична примена: прехранбена индустрија и индустрија за пијалаци, фармацевтска индустрија, хемиски постројки, третман на отпадни води, надворешни средини и средини со солена вода

Онлајн конфигурирајте ги носивоста, висината на подигнување, работната класа, профилот на брзина, напојувањето, количката и опциите, а потоа додајте ја дигалката во кошничката или во листата за понуда. Цената на секоја конфигурација се пресметува според важечкиот фабрички ценовник на GIS.

Спецификации

Модел	Носивост (работна класа)	Брзина на подигнување при 50 Hz	Сопствена маса (подигнување 3 m)
GPR 500 — 1 гранка	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 гранки	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 гранка	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 гранки	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Синџир: синџир од нерѓосувачки кружен челик според FEM 9.671 (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). Профилите NL ја преполовуваат брзината, NF додава двобрзински мотор 8/2 (4/1), а SF е брз профил од 16/4 m/min (GPR 500, намалена носивост). Еднофазни верзии од 230 V: GPR 500 (N/NL), GPR 1000 (само NL). Вредностите на носивоста се според техничките листови 9511.9205.5 / 9515.9205.5.

Карактеристики

Носивост	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Висина на подигнување	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Работна класа (ISO/FEM)	A4/M4, A5/M5
Степен на заштита	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
