GIS GP ATEX електрична дигалка со синџир со експлозивна заштита

Проектирано и тестирано според: EN 14492-2

Назад кон каталогот

GIS GP ATEX електрична дигалка со синџир со експлозивна заштита, 100–6300 kg

Name: GIS GP ATEX електрична дигалка со синџир со експлозивна заштита, 100–6300 kg
Brand: Delacco
SKU: GIS-GP-ATEX
Availability: InStock

Корен на SKU: GIS-GP-ATEX | Пазар: MK | Локал: mk

Цена Конфигурирајте ја вашата дигалка подолу — цената, тежината и испораката се ажурираат во реално време според вашиот избор.

Проспект Леток Прашалник Упатство за употреба CE декларација Сад за синџир Цртеж GP ATEX Резервни делови за GP ATEX

Категории: Електрични дигалки со синџир

Ознаки: Електрични дигалки, Работилнички кранови

Количински цени — заштедете до 12% Попустот се пресметува автоматски врз меѓузбирот во кошничката.

Количина	Попуст
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% промотивен попуст за комбинирана нарачка кога оваа нарачка содржи производи од најмалку две категории (на пр. дигалка + конзолен кран). Во комбинација со количинските цени, вкупната заштеда може да достигне 15%.

Конфигурирајте ја вашата дигалка

Изберете носивост, распон и опции. Цената, тежината и испораката се ажурираат во реално време.

Чекор 0 — задолжително

Како ќе ја користите оваа дигалка?

Изберете ја најсоодветната опција. Секоја класа на режим на работа има сопствен опсег на носивост: колку е поинтензивна употребата, толку е помала називната носивост. Изборот на класа пониска од онаа што одговара на реалната употреба ја поништува гаранцијата на производителот и создава ризик од дефект на моторот. Ако не сте сигурни, изберете ја највисоката очекувана класа — дигалката што навистина ви е потребна.

1 Носивост — kg

2 Висина на подигнување — m

3 Ниво на заштита ATEX

Изберете изведба што одговара на класификацијата на зоната на вашата локација (директива 2014/34/EU, група на опрема II, категорија 3). Изведбата GP D со заштита од прашина е наменета за Zone 22 (запалива прашина). Изведбата GP G со заштита од гас е наменета за атмосфери со експлозивни гасови во Zone 2 и ја вклучува заштитата од прашина за Zone 22 — за неа е потребно локално снабдување со компримиран воздух од 4–10 bar. Двете изведби вклучуваат IP65, температурен надзор Klixon, преносен краен прекинувач и Ex кабелски воводи.

4 Електрично напојување

Дигалките ATEX се изработуваат само за 3-фазно мрежно напојување — 3 × 400 V е стандард за работилници. 1-фазни верзии не се достапни во противексплозивна изведба.

5 Брзина на подигнување

Една брзина (N) е стандардната изведба на дигалката со 8 m/min. Бавната изведба (NL) ја преполовува брзината за попрецизно позиционирање. NF овозможува управување со две брзини. SF ја удвојува брзината, но ја намалува носивоста за половина.

6 Количка за окачување (GHF / GMF)

Опционална висечка количка GIS за движење на дигалката по I-профил. GHF е рачна (со рачно туркање, без електрична опрема — стандардно дозволена во двете ATEX-изведби). GMF е моторизирана и се испорачува во истата ATEX-изведба (D или G) како дигалката; кај изведбата за заштита од гасови, надзорот на натпритисокот е поставен на количката и е заеднички со дигалката.

7 Ширина на прирабницата (ширина на носачот)

Ширина на прирабницата на I-профилот / монорелсот по која се движи количката. Стандардните опсези се испорачуваат франко фабрика без доплата; за пошироки профили може да се наплати дополнителен надоместок за потпорни завртки или за прицврстување на противтежа. Измерете ја прирабницата (горниот хоризонтален раб) на профилот во милиметри.

8 Окачување

Закачувањето со завртка со око е стандардниот фиксен начин на монтажа. Закачувањето со кука овозможува дигалката да се преместува меѓу колички без повторно електрично поврзување.

9 Кофа / сад за синџир

Садот за синџир го собира слободниот синџир при подигнување. Пластиката е најевтина, текстилните вреќи собираат подолг синџир, а верзиите MF (рамка од лим) ја намалуваат конструктивната висина кај инсталации со ограничена висина.

10 Запчест краен прекинувач

Стандардниот запчен краен прекинувач е вклучен кај трифазните модели. Двојните прекинувачи за итно запирање обезбедуваат второ, резервно исклучување. Надворешните крајни запирачи се потребни за високи инсталации и функционираат само со текстилна вреќа за синџир.

11 Напон / сертификација

Стандардните напони за ЕУ се вклучени. Специјалниот напон опфаќа нестандардни намотки на моторот. Изведбата CSA/CUS вклучува северноамерикански сертификати (само 60 Hz).

12 Управувачки висечки прекинувач

Верзијата за гасна средина (G) бара висечки управувач со ATEX-сертификат. За верзијата за прашлива средина (D), стандардниот висечки управувач GIS IP65 е доволен во повеќето подрачја од Zone 22 — висечкиот управувач ATEX и понатаму е достапен како надградба.

13 Должина на управувачкиот кабел

Стандардниот кабел усогласен со висината на подигнување е со каталошка должина на GIS (2 копчиња: висина на подигнување − 1.2 m; 4 копчиња: висина на подигнување − 1 m). Повлечете го лизгачот или внесете вредност помеѓу 2 и 60 m ако ви е потребна друга должина (на пр., за инсталации на повеќе нивоа). Цените според каталошките нивоа важат кога должината одговара на стандардната за висина на подигнување од 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; во спротивно, се наплаќа основен комплет + цена по метар.

14 Сигурносна товарна кука

Ја заменува стандардната товарна кука со сигурносна кука (со јазиче и повисок фактор на сигурност). Задолжителна е на одредени локации во градежната и забавната индустрија.

15 Втора сопирачка

Додава резервна сопирачка за дополнителна безбедност при подигнување товар (индустрија за забава, подигнување лица).

16 Бројач на работни податоци

Ги евидентира работните часови / циклуси за предиктивно одржување. Потребен е управувачки напон од 42 V (стандардни 3-Ph модели).

17 Сигурносен радиодалечински управувач

Сигурносното радио-далечинско управување е достапно само за верзијата за прашлива средина (D) — верзијата за гасна средина се управува со кабелски висечки управувач ATEX.

Конфигурација —

Нето-цена —

Количина

Цени според количина — заштедете до 12 %

Количина	Попуст

Пакет-промоција: дополнителен попуст од 3 % кога оваа нарачка комбинира производи од најмалку две категории (на пр. дигалка + конзолен кран).

Преглед на цената

Вкупен нето-износ (без ДДВ)	—

Проценета тежина —
Рок на испорака —
Ниво на монтажниот комплет —
Вкупна висина —

Проценка на испораката

Земја на испорака

—

Внесете ја земјата на испорака погоре за да видите индикативна процена на транспортните трошоци.

За конфигурирање на овој производ е потребен Џаваскрипт. Контактирајте нè за рачно подготвена понуда.

Ви треба понуда приспособена на вашите потреби?

Испратете ни ги вашите барања преку формуларот за понуда — овој производ ќе биде однапред внесен, а во истото барање ќе можете да додадете и други производи.

Побарајте понуда

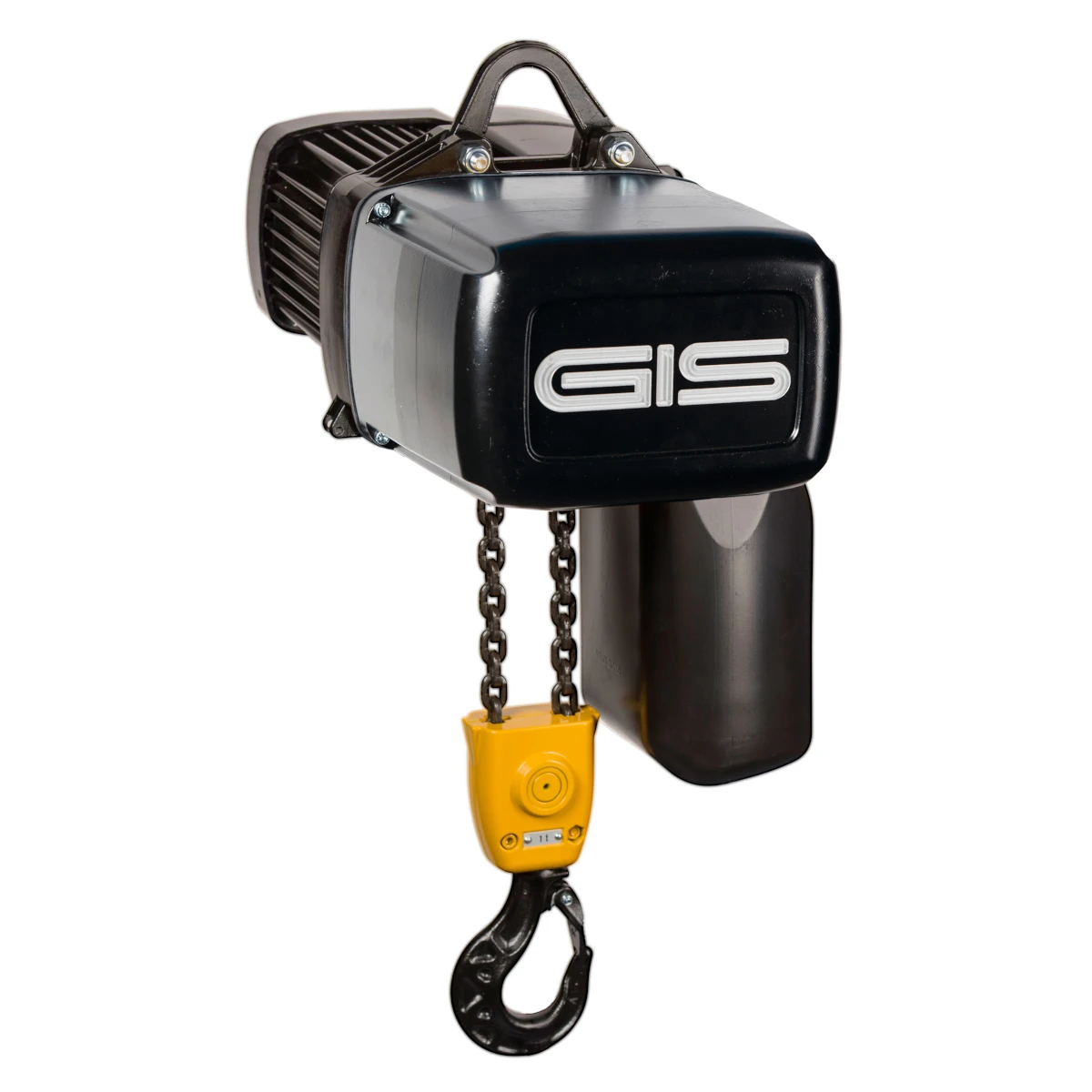

GIS GP ATEX е изведба со експлозивна заштита на докажаната GIS GP електрична дигалка со синџир, наменета за опасни подрачја дефинирани со Директивата 2014/34/EU. Изберете го моделот GP D со заштита од прашина за Зона 22 (запалива прашина) или моделот GP G со заштита од гас за Зона 2 (експлозивни гасни атмосфери, со вклучена заштита од прашина за Зона 22). Секоја дигалка се испорачува со ЕЗ-декларација за сообразност, ATEX-прилог кон упатството за работа и потврда за извршена контрола.

Клучни карактеристики

Сертифицирана според ATEX Директивата 2014/34/EU и испорачана со ЕЗ-декларација за сообразност — група на опрема II, категорија 3
GP D со заштита од прашина за Зона 22: II 3D Ex tc IIIA T130 °C Dc — куќиште IP65, температурен надзор Klixon, граничен прекинувач со запченички механизам, Ex кабелски воведници и црни капаци
GP G со заштита од гас за Зона 2 (и Зона 22): дополнителна ознака II 3G Ex pzc IIA T3 Gc — натпритисок од 0,4 bar во куќиштето спречува навлегување гасови, пареи или магла; надзорот на притисокот веднаш го исклучува управувачкиот напон при прекин на доводот на воздух
За изведбата со заштита од гас е потребен локален довод на компримиран воздух од 4–10 bar (приклучок за црево од 6 mm)
Целосен опсег на носивост GIS GP од 100 до 6300 kg (рамки од GP250 до GP2500), висина на подигнување од 3 до 60 m и работни класи M3–M7
Рачна (GHF) или моторизирана (GMF) количка — моторизираната количка се испорачува во иста ATEX-изведба како дигалката, со заеднички надзор на натпритисокот кај верзијата со заштита од гас
Управувачка висечка станица со ATEX-сертификат (со 2 или 4 копчиња и итно запирање); стандардната GIS висечка станица со IP65 е соодветна за многу примени со прашина во Зона 22
За верзијата со заштита од прашина е достапно сигурносно радиодалечинско управување
Опции: втора сопирачка, надворешни гранични прекинувачи, закачување на кука, бројач на работни податоци, специјални напони и изведба CSA/CUS
Усогласена со Директивата за машини 2006/42/EC

Технички преглед

Модел / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
Семејство производи: електрични дигалки со синџир
Носивост: 100–6300 kg
Висина на подигнување: 3–60 m
ATEX-ознака (D): II 3D Ex tc IIIA T130 °C Dc
ATEX-ознака (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
Работна класа: M3–M7 (ISO 4301-1 / FEM)
Напојување: 3 × 400 V / 3 × 230 V, 50 Hz (само трифазно)
Степен на заштита: IP65
Типична примена: хемиски и петрохемиски постројки, лакерници, мелници за брашно и силоси за жито, подрачја со дрвна прашина, постројки за отпадни води и системи за ракување со гас

Спецификации

Модел	Носивост со 1 синџирна гранка (M5)	Носивост со 2 синџирни гранки (M5)	Брзина на подигнување со 1 / 2 гранки
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Работните класи M3–M7 го менуваат опсегот на номиналната носивост на ист начин како кај стандардната GP дигалка (на пример, GP 2500/2B носи 6300 kg во класата M4). Профилите B за тешки работни услови остануваат достапни со рамката GP 2500. Изведба со заштита од прашина (D): II 3D Ex tc IIIA T130 °C Dc. Изведбата со заштита од гас (G) ја додава ознаката II 3G Ex pzc IIA T3 Gc и бара локален довод на компримиран воздух од 4–10 bar. Температурниот надзор Klixon, граничниот прекинувач со запченички механизам, Ex кабелските воведници и степенот на заштита IP65 се стандардни кај двете изведби.

Конфигурирајте ги носивоста, висината на подигнување, работната класа, профилот на брзина, нивото на ATEX-заштита, количката и опциите онлајн, а потоа додајте ја дигалката во кошничката или во списокот за понуда. Цената на секоја конфигурација се пресметува според актуелниот фабрички ценовник на GIS.

Карактеристики

Носивост	100–6300 kg
Висина на подигнување	3–60 m
ATEX изведба	Изведба отпорна на прашина GP D — зона 22, Гасонепропусна изведба GP G — зона 2 + 22
Работна класа (ISO/FEM)	M3–M7 (A3–A7)
Степен на заштита	IP65
Brand	GIS
Compliance	{"atex_directive": "2014/34/EU", "machinery_directive": "2006/42/EC"}
Gis Model	GP ATEX

Model	Capacity 1 fall (M5)	Capacity 2 falls (M5)	Lifting speed 1 / 2 falls
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Duty classes M3–M7 shift the rated capacity envelope exactly as on the standard GP hoist (e.g. GP 2500/2B carries 6300 kg at M4); the heavy-duty B profiles remain available on the GP 2500 frame. Dust-proof (D) execution: II 3D Ex tc IIIA T130 °C Dc. Gas-proof (G) execution adds II 3G Ex pzc IIA T3 Gc and requires 4–10 bar compressed air on site. Klixon temperature surveillance, geared limit switch, Ex cable glands and IP65 are standard on both executions.
