GIS GPH Handy електрична дигалка со синџир и управувачка рачка

Проектирано и тестирано според: EN 14492-2

3Д-преглед Повлечете за ротирање · лизгајте за зумирање

Назад кон каталогот

GIS GPH Handy електрична дигалка со синџир и рачна управувачка рачка, 100–500 kg

Name: GIS GPH Handy електрична дигалка со синџир и рачна управувачка рачка, 100–500 kg
Brand: Delacco
SKU: GIS-GPH
Availability: InStock

Корен на SKU: GIS-GPH | Пазар: MK | Локал: mk

Цена Конфигурирајте ја вашата дигалка подолу — цената, тежината и испораката се ажурираат во реално време според вашиот избор.

Проспект Леток Прашалник Упатство за употреба CE декларација Сад за синџир Цртеж GPMH250 Цртеж GPH500 Резервни делови

Категории: Електрични дигалки со синџир

Ознаки: Електрични дигалки, Работилнички кранови

Количински цени — заштедете до 12% Попустот се пресметува автоматски врз меѓузбирот во кошничката.

Количина	Попуст
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% промотивен попуст за комбинирана нарачка кога оваа нарачка содржи производи од најмалку две категории (на пр. дигалка + конзолен кран). Во комбинација со количинските цени, вкупната заштеда може да достигне 15%.

Конфигурирајте ја вашата дигалка

Изберете носивост, распон и опции. Цената, тежината и испораката се ажурираат во реално време.

Чекор 0 — задолжително

Како ќе ја користите оваа дигалка?

Изберете ја најсоодветната опција. Секоја класа на режим на работа има сопствен опсег на носивост: колку е поинтензивна употребата, толку е помала називната носивост. Изборот на класа пониска од онаа што одговара на реалната употреба ја поништува гаранцијата на производителот и создава ризик од дефект на моторот. Ако не сте сигурни, изберете ја највисоката очекувана класа — дигалката што навистина ви е потребна.

1 Носивост — kg

2 Висина на подигнување (модел) — m

3 Електрично напојување

Дигалките Handy се изработуваат само за трифазна електрична мрежа — 3 × 400 V е стандардот за работилници. Еднофазните верзии не се наведени во каталогот.

4 Брзина на подигнување

Двобрзинската NF (8/2 m/min) е стандардна за Handy — бавниот степен овозможува прецизно позиционирање. SF ја удвојува брзината на 16/4 m/min при половина од номиналната носивост. GPH 500 (4 m) е достапен и како еднобрзинска верзија N или бавна верзија NL.

5 Прицврстување на товарот

Уредите Handy за закачување на товар се монтираат на рачката за брзо прицврстување на товарите. Приклучокот со навоен клин M12 прифаќа уреди за закачување на товар по мерка.

6 Прекинувач за олабавен синџир

Ја запира дигалката ако синџирот се олабави (товарот е спуштен или потпората откажала). Наведено во каталогот за GPH 500.

7 Термичка заштита

Термостатот Klixon го заштитува моторот на дигалката од прегревање при интензивни рачно управувани циклуси. Каталошка опција за GPH 500 (рамка GP 250/500).

8 Бројач на работни податоци

Ги евидентира работните часови, циклусите и преоптоварувањата за планирање на одржувањето. Наведено во каталогот за GPH 500 (куќиште GP 250/500).

Конфигурација —

Нето-цена —

Количина

Цени според количина — заштедете до 12 %

Количина	Попуст

Пакет-промоција: дополнителен попуст од 3 % кога оваа нарачка комбинира производи од најмалку две категории (на пр. дигалка + конзолен кран).

Преглед на цената

Вкупен нето-износ (без ДДВ)	—

Проценета тежина —
Рок на испорака —
Ниво на монтажниот комплет —
Вкупна висина —

Проценка на испораката

Земја на испорака

—

Внесете ја земјата на испорака погоре за да видите индикативна процена на транспортните трошоци.

За конфигурирање на овој производ е потребен Џаваскрипт. Контактирајте нè за рачно подготвена понуда.

Ви треба понуда приспособена на вашите потреби?

Испратете ни ги вашите барања преку формуларот за понуда — овој производ ќе биде однапред внесен, а во истото барање ќе можете да додадете и други производи.

Побарајте понуда

Кај моделите GIS Handy GPMH 250 и GPH 500 управувачката рачка е поставена директно на товарниот крај на синџирот. Операторот го води товарот и управува со дигалката со една рака, што е идеално за брзо и прецизно ракување на работни места. Бидејќи рачката се наоѓа на крајот на синџирот, не е потребно дополнително растоварување од затегнување, а синџирот може прецизно да се води.

Клучни карактеристики

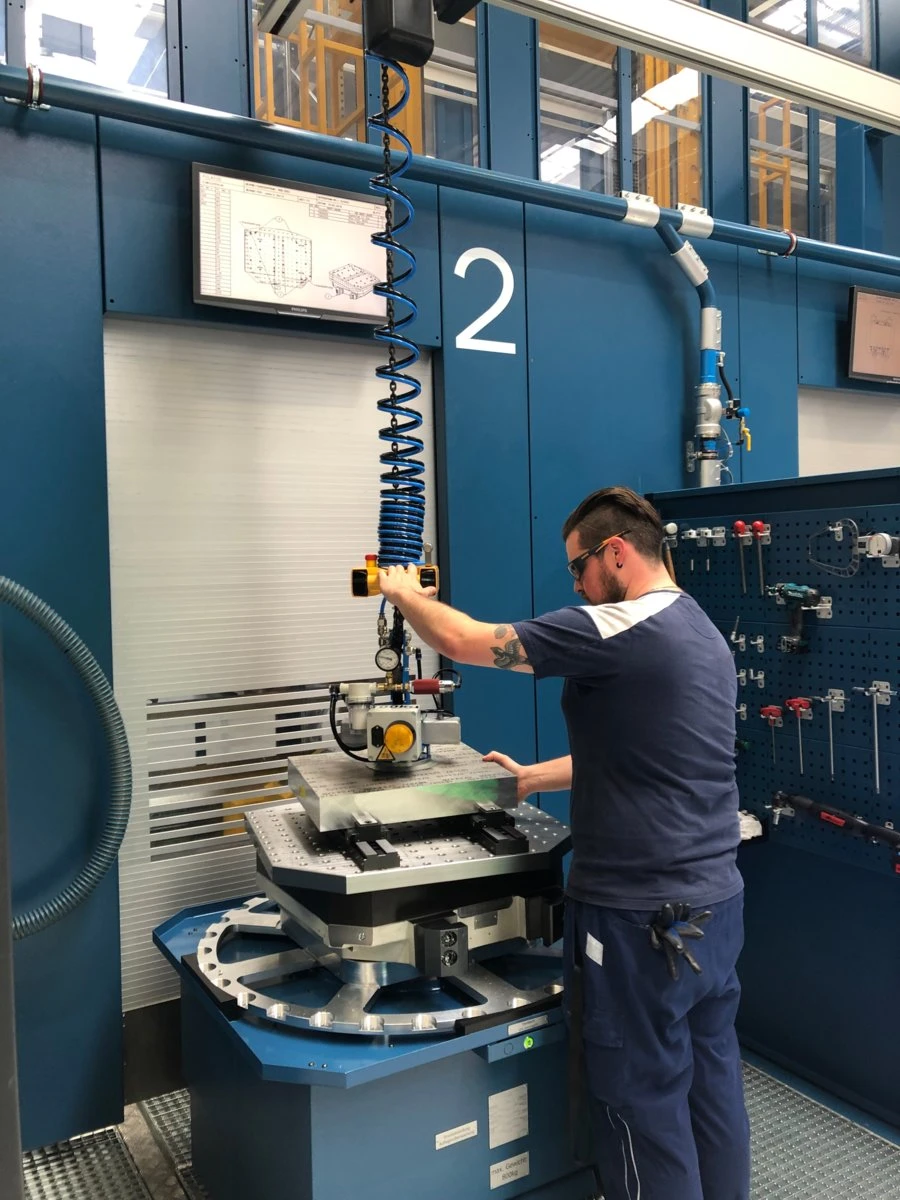

Управувачка рачка прицврстена на крајот на синџирот — операторот го води товарот и го контролира подигнувањето со ЕДНА рака; не се потребни висечки управувачки пулт ниту управувачки кабел
Погодна за левораки и деснораки оператори; управувачкиот прстен секогаш се враќа во почетната положба

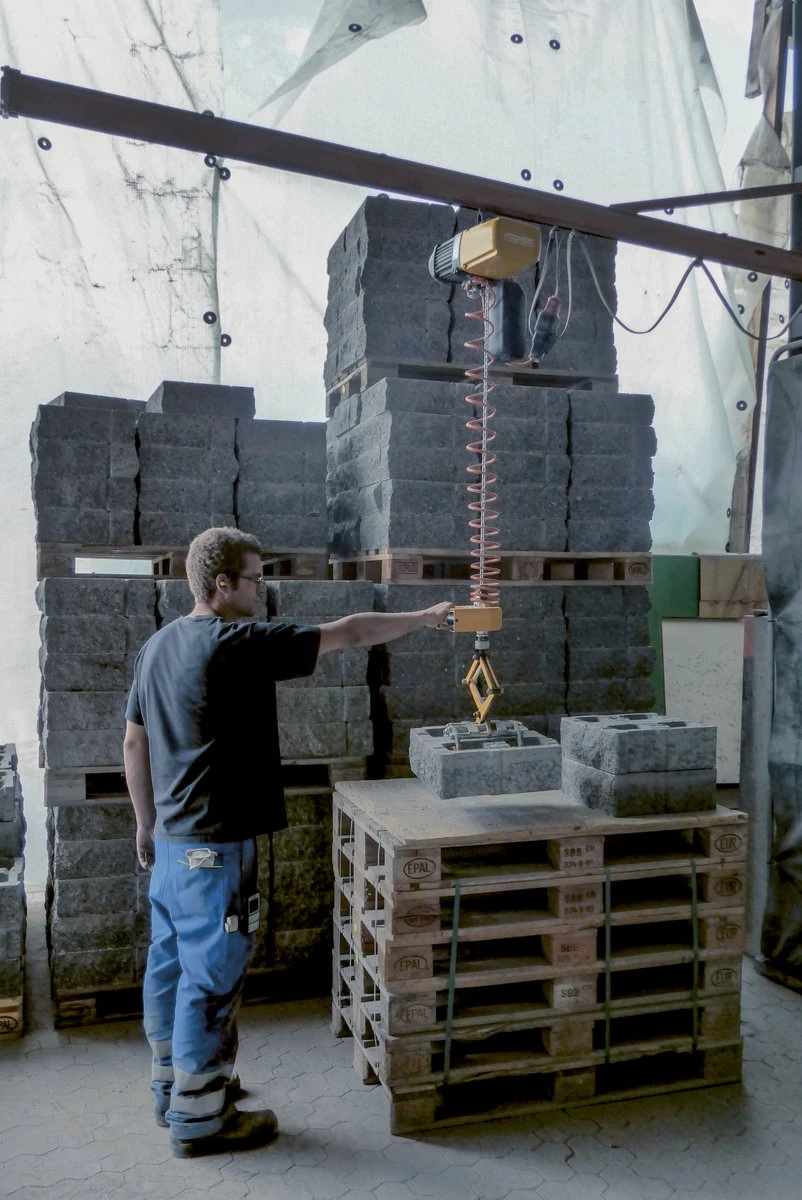

GPMH 250: заснован на мини-дигалката GPM 250 — носивост до 250 kg, стандардна висина на подигнување 3 m и сопствена маса од само 19 kg

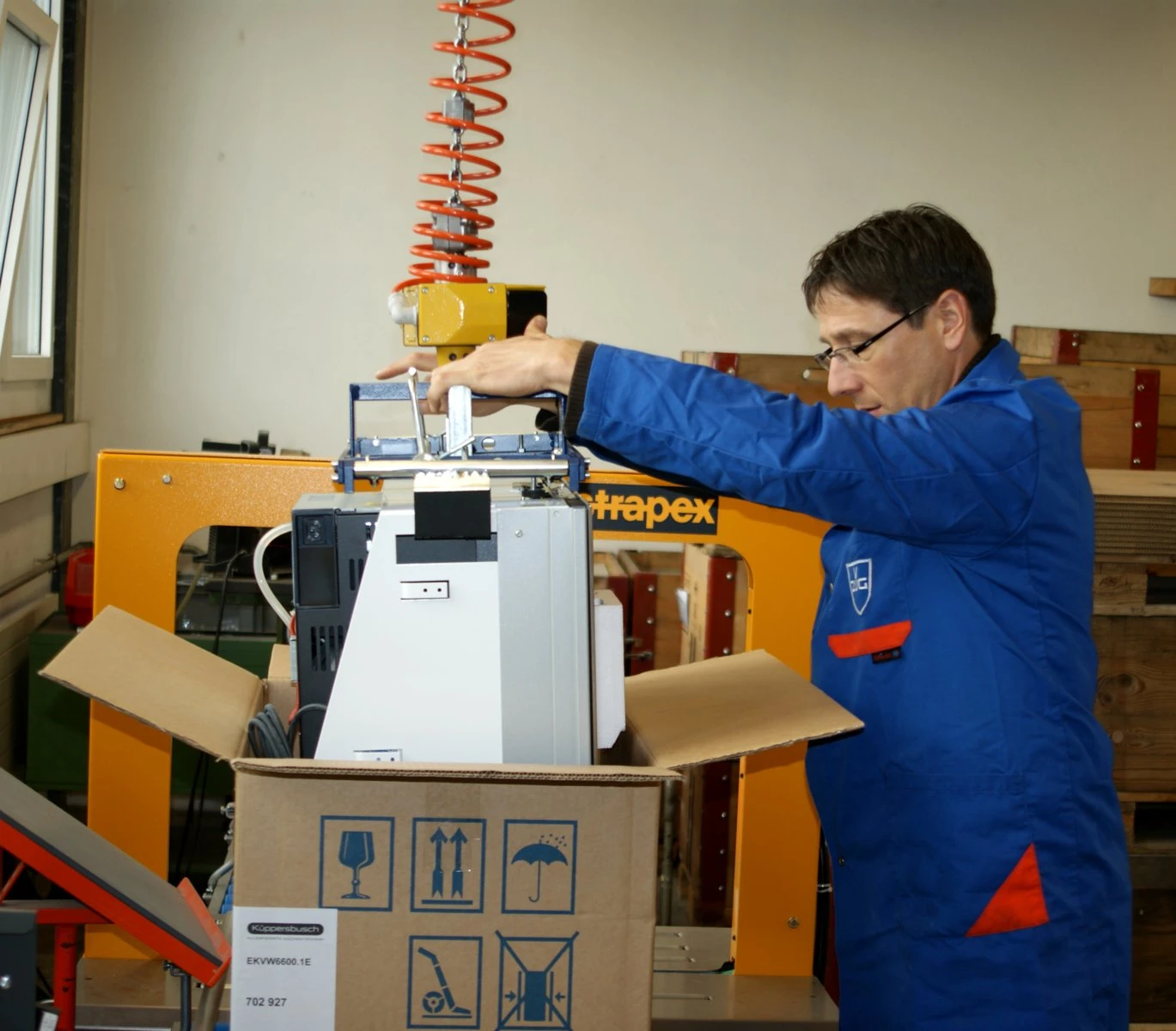

GPH 500: заснован на GP 500 — носивост до 500 kg, стандардна висина на подигнување 4 m, сопствена маса 25 kg и класификација до работна класа A7/M7 за работа во три смени
Брзински профили: двобрзински NF 8/2 m/min како стандардна изведба и брз SF 16/4 m/min при половина носивост; GPH 500 е достапен и како еднобрзинска изведба N од 8 m/min или бавна изведба NL од 4 m/min
Брзо прицврстување на товарот: фиксна товарна кука, вртлива товарна кука кај GPH 500 или приклучок со навојна завртка M12 за приспособени уреди за закачување товар
Опционалниот прекинувач за олабавен синџир кај GPH 500 ја запира дигалката доколку синџирот се олабави
Степен на заштита IP65, класа на изолација F и товарна кука според DIN 15401; трифазно мрежно напојување 3 × 400 V / 3 × 230 V
Изведбите на GPH 500 со фреквентен преобразувач FU и мек старт, како и телескопскиот модел Handy GPHT 500 за ексцентрични товари, се достапни по барање
Усогласена со Директивата за машини 2006/42/EC

Технички преглед

Модел / SKU: GIS-GPH (GPMH 250 / GPH 500)
Семејство производи: електрични дигалки со синџир
Носивост: 100–500 kg
Висина на подигнување: 3 m за GPMH 250 / 4 m за GPH 500, фиксно определена со комплетот Handy
Брзина на подигнување: 8/2 m/min (NF) или 16/4 m/min (SF); GPH 500 е достапен и со 8 m/min (N) или 4 m/min (NL)
Работна класа: A5/M5–A6/M6 за GPMH 250 и до A7/M7 за GPH 500
Напојување: 3 × 400 V / 3 × 230 V, 50 Hz
Степен на заштита: IP65

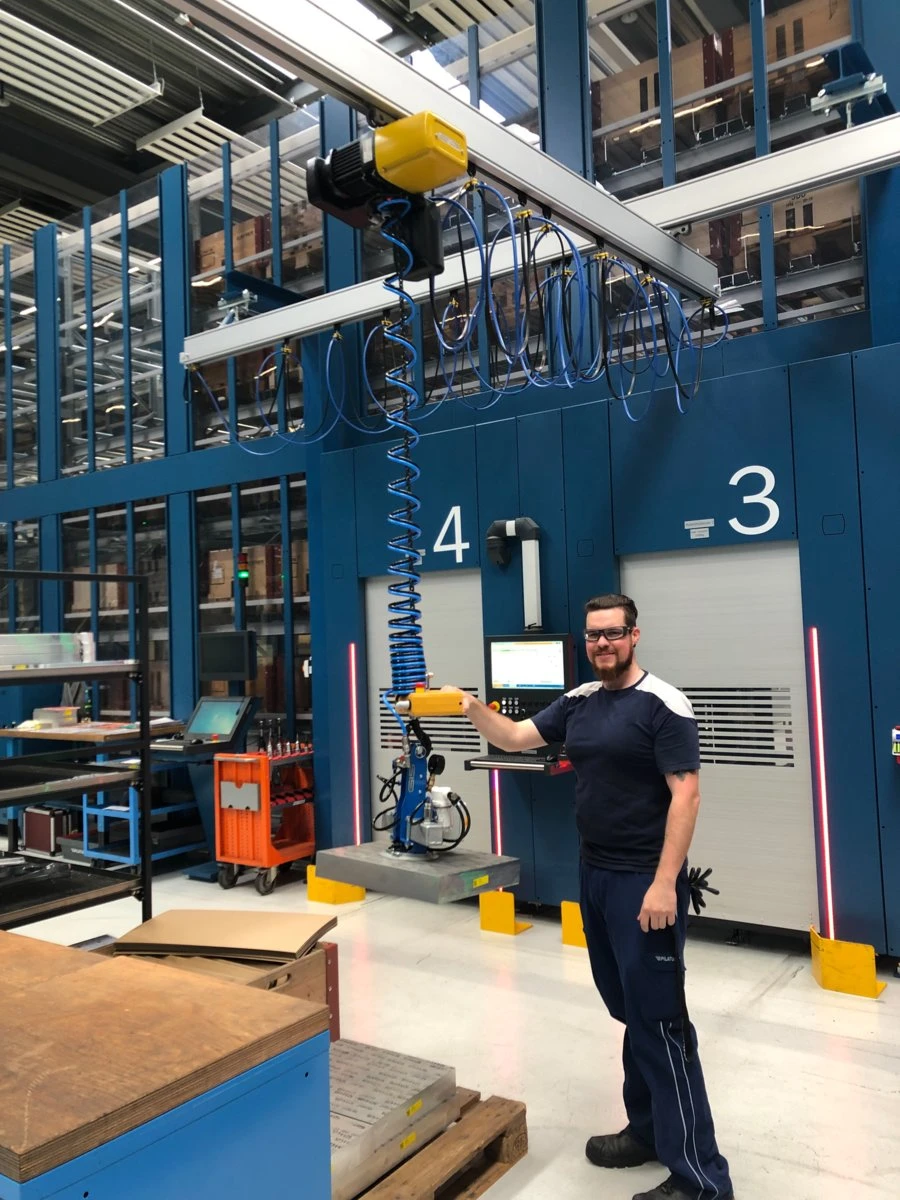

Типична примена: монтажни работни места, опслужување машини, линии за пакување и прецизно позиционирање на работни парчиња со една рака

Спецификации

Модел	Носивост и работна класа	Брзина на подигнување при 50 Hz	Висина на подигнување	Сопствена маса
GPMH 250/1NF3	250 kg при M5 / 200 kg при M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg при M5 / 100 kg при M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg при M5 / 320 kg при M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg при M5 / 320 kg при M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg при M5 / 160 kg при M7	16/4 m/min	4 m	25 kg

Само една гранка на синџирот и трифазно напојување. Висината на подигнување е фиксно определена со комплетот Handy, со рачката поставена на крајот на синџирот. Приклучоци за товар: фиксна кука, вртлива кука кај GPH 500 и навојни завртки M12 со приклучок 9210.4009.4. Изведбите GPH 500 FU со мек старт и телескопскиот модел GPHT 500 за ексцентрични товари до најмногу 150 Nm се достапни по барање. Вредностите се според техничките листови 9500.9211.5 / 9511.9206.5 и прирачникот за специјални модели 9500.9004.1.

Конфигурирајте ги носивоста, висината на подигнување според моделот, работната класа, брзинскиот профил и приклучокот за товар онлајн, а потоа додајте ја дигалката во кошничката или во списокот за понуда. Секоја конфигурација се пресметува според актуелниот фабрички ценовник на GIS.

Карактеристики

Носивост	100–500 kg
Висина на подигнување	3 m (GPMH 250), 4 m (GPH 500)
Брзина на подигнување	до 16/4 m/min (SF)
Работна класа (ISO/FEM)	M5–M7 (A5–A7)
Степен на заштита	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPH / GPMH (Handy)

Model	Capacity (duty class)	Lifting speed 50 Hz	Lift height	Dead weight
GPMH 250/1NF3	250 kg @ M5 / 200 kg @ M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg @ M5 / 100 kg @ M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg @ M5 / 320 kg @ M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg @ M5 / 320 kg @ M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg @ M5 / 160 kg @ M7	16/4 m/min	4 m	25 kg

One chain fall, 3-phase supply only. The lifting height is fixed by the Handy kit (handle at the chain end). Load attachments: fixed hook, rotatable hook (GPH 500), threaded bolts M12 (connector 9210.4009.4). GPH 500 FU soft-start versions and the GPHT 500 telescope model for eccentric loads (max. 150 Nm) on request. Values follow datasheets 9500.9211.5 / 9511.9206.5 and the Special models manual 9500.9004.1.
